[네트워크] UTP - MDI, MDI-X, Auto MDI/MDIX

MDI란?
구내 정보 통신망(LAN)의 계층 모델로서, 전송 매체(동축 케이블)가 물리층(L1)의 물리 매체 접속 장치(PMA)를 잇는 인터페이스
- 한국정보통신기술협회 -



즉, 한마디로 정의하면 스위치와 같은 네트워크 장비들을 잇는 인터페이스이다.



그렇다면 MDI-X는 무엇인가?

MDI-X는 아래 그림을 통해 확인하는것이 더 이해가 쉬울 것이므로 바로 그림과 함께 설명드리겠습니다.



보통 UTP 케이블은 MDI 규격에 맞춰서 1,2번 케이블로 송신을 하고 3,6번 케이블로 수신을 합니다.

반대로 MDI-X는 1,2번 케이블로 수신을 하고 3,6번 케이블로 송신을 합니다.



즉 MDI와 MDI-X는 서로 송수신 방식이 반대입니다.

---

같은 계층의 장비일 경우(Ex 라우터 - 라우터)

예를들어, 한쪽 장비는 MDI 규격을 사용하고, 다른 장비도 MDI 규격을 사용중이라고 할때

다이렉트케이블을 사용하면

이렇게 송신과 송신이 만나고 수신과 수신이 만나므로 장비 간 통신이 될 수 없습니다.

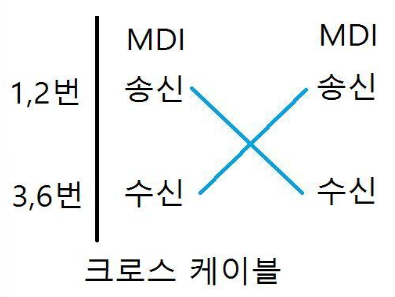

그래서 같은 계층의 장비 간 통신이 이루어지게 하기 위해서는 아래와 같이 크로스케이블로 연결을 해줘야 하는 것입니다.

---

헷갈리실 수도 있으니 아래 내용은 건너뛰셔도 됩니다.(위쪽이 일반적인 케이스입니다.)

이번에는 한쪽 장비는 MDI이고 다른 쪽 장비는 MDI-X일 때를 예시로 들어보겠습니다.

마찬가지로 다이렉트 케이블로 연결을 하게 되면

이렇게 송신-수신, 수신-송신이 이루어지므로 통신이 잘 됩니다.

반대로 크로스 케이블로 연결을 하게 되면 MDI - MDI 다이렉트 케이블 연결 시와 동일하게

송신과 송신이 만나고 수신과 수신이 만나므로 장비 간 통신이 될 수 없습니다.

---

*가장 중요

Auto MDI/MDIX

사실상 요즘은 다이렉트 케이블, 크로스 케이블을 별도로 구분지어서 사용할 필요가 거의 없다고 봐도 무방하다.

why?

옛날 장비가 아니라면 요즘 장비들은 보통 Auto MDI/MDIX(Automatic Medium Dependent Interface Crossover)기술이 적용되어 있기 때문이다.



Auto MDI/MDIX가 뭔데?

간단히 말해서 장비간 다이렉트 케이블이나 크로스케이블 어떤 것을 써도 알아서 동작 하도록 해주는 기술이다.



그래서 필자도 최근 경험을 했지만, 사내 층별 스위치간 케스케이드(=폭포수)방식으로 연결을 할때 이론적으로는 크로스 케이블을 사용해야 했지만, 다이렉트 케이블로 연결을 했는데도 정상 동작하는 것을 직접 경험하였다.
